產品介紹

MNS型低壓成套開關設備(以下簡稱裝置)是在進口開關柜的基礎上設計和研制的產品。適用于交流50(60)hz額定工作電壓660v及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。除一般陸用外，經過特殊處理后還可用于海上石油鉆采平臺和核電站中。符合國家標準gb7251.1《低壓成套開關設備和控制設備》。

本裝置可以組成不同方案的柜架結構和抽屜單元，采用了阻燃型工程塑料組件，有效地加強了防護安全性能，抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。

主要特點

裝置基本柜架為c型材組合式結構，柜架的全部結構件都經過鍍鋅處理或覆鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組裝成一臺完整的裝置，裝置內零部件尺寸、隔室尺寸，實行模數化(模數單位e=25mm)。柜體也可采用后出線方式但主母線置于柜頂。垂直通道采用半塊功能板方式，便于維護且柜寬為600。柜體防護等級ip3x-4x。

抽屜類型

抽屜分為5種

BE/4：高200×寬150×深400mm

8E/2：高200×寬300×深400mm

8E：高200×寬600 ×深400mm

16E：高400×寬600 ×深400mm

24E：高600×寬600×深400mm

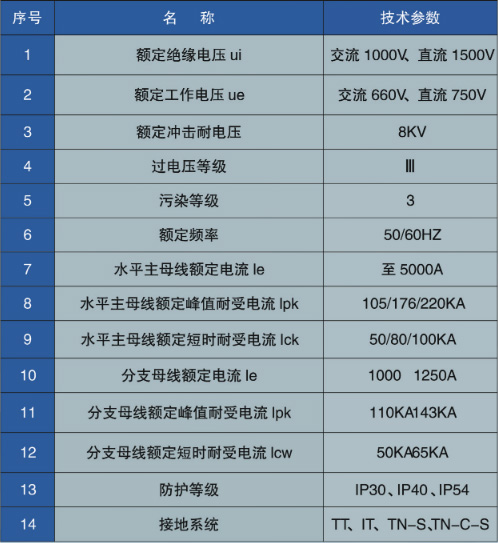

技術參數
