產品介紹

kyn28-12型鎧裝移開式交流金屬封閉開關柜系三相交流50hz、額定電壓12kv，工作電流至4000a的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可以用于控制頻繁操作的場所。

結構說明

開關柜按gb3906和iec298中鎧裝式金屬封閉開關標準而設計。整體由柜體和可抽出部分(手車)兩部分組成，柜體結構均采用覆鋁鋅鋼板或鍍鋅板用螺栓栓接組合成型，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬結構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm2的接地母線。

主要特點

1、簡單有效的“五防”閉鎖，防止誤操作；

2、可配用zn63a(vs1)、vd4、zn21、3ah、vb2及vep真空斷路器、vc7真空接觸器、負荷開關及隔離開關等；

3、可配用電壓互感器手車、計量手車、隔離手車、站用變落地手車等，相同用途的手車具有互換性；

4、柜體可靠墻安裝、柜前維護，減少占地面積；

5、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生；

6、電纜室空間充裕、可連接多根電纜；

7、開關柜的外殼防護等級達到ip4x，各隔室的防護等級為ip2x。

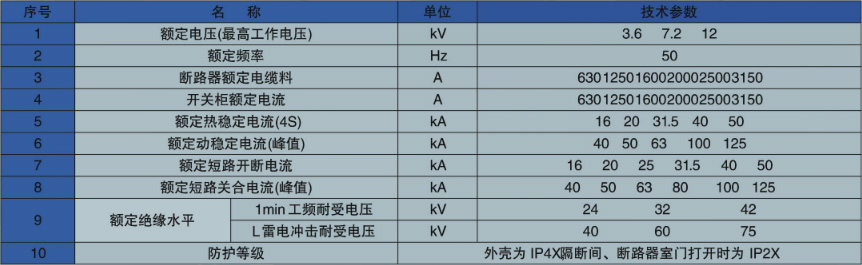

技術參數
